علائم نیاز به بالانس دینامیک و ایستاتیک در تجهیزات دوار و فن ها

امروزه در صنایع مختلف، استفاده از تجهیزات دوار مانند فن های سانتریفیوژ، روتورها، و شافت ها امری اجتناب ناپذیر است. یکی از مهم ترین عوامل در نگهداری و افزایش طول عمر این تجهیزات، مسئله بالانس بودن آن هاست. عدم تعادل یا نابالانسی می تواند منجر به خسارات جبران ناپذیر، توقف خط تولید و هزینه های گزاف تعمیرات شود. در این مقاله از سایت فراز شیراز فن تهویه، به بررسی دقیق و فنی علائم نیاز به بالانس دینامیک و ایستاتیک می پردازیم و تفاوت های این دو را شرح می دهیم تا شما بتوانید در بهترین زمان ممکن نسبت به رفع عیوب تجهیزات خود اقدام کنید.

نابالانسی چیست و چرا رخ می دهد؟

پیش از آنکه به بررسی علائم بپردازیم، باید بدانیم نابالانسی دقیقا چیست. به زبان ساده، نابالانسی زمانی رخ می دهد که توزیع جرم حول محور چرخش یک جسم دوار یکنواخت نباشد. این عدم توزیع یکنواخت باعث می شود که هنگام چرخش، نیروی گریز از مرکز در یک جهت بیشتر از جهات دیگر باشد و این نیرو به یاتاقان ها و بدنه دستگاه منتقل شود.

دلایل متعددی برای ایجاد نابالانسی در فن ها و تجهیزات دوار وجود دارد که تیم فنی فراز شیراز فن تهویه در بازرسی های خود به موارد زیر بیش از همه برخورد کرده است:

تجمع آلودگی و گرد و غبار: نشستن جرم روی پره های فن به صورت غیر یکنواخت.

سایش و خوردگی: خورده شدن بخشی از پره ها بر اثر برخورد با ذرات ساینده.

تغییر شکل حرارتی: دفرمه شدن شافت یا روتور به دلیل حرارت بالا.

عیوب ساخت و مونتاژ: وجود تخلخل در ریخته گری یا عدم دقت در ماشین کاری اولیه.

از بین رفتن وزنه های بالانس قبلی: کنده شدن وزنه هایی که قبلا برای تعادل نصب شده بودند.

مهم ترین علائم نیاز به بالانس دینامیک و ایستاتیک

شناسایی زودهنگام نابالانسی می تواند عمر تجهیزات شما را چندین برابر کند. اگر هر یک از علائم زیر را در سیستم های تهویه یا فن های صنعتی خود مشاهده کردید، به احتمال بسیار زیاد دستگاه شما نیاز به خدمات بالانس دینامیک و ایستاتیک دارد. شرکت فراز شیراز فن تهویه با بهره گیری از دستگاه های پیشرفته، آماده عیب یابی دقیق این موارد است.

1. لرزش و ارتعاشات غیرعادی (Vibration)

شایع ترین و اولین نشانه نابالانسی، لرزش است. البته هر لرزشی نشانه نابالانسی نیست، اما نابالانسی همواره لرزش ایجاد می کند. این لرزش معمولا با افزایش سرعت چرخش دستگاه (RPM) شدت می یابد.

لرزش شعاعی: در نابالانسی، معمولا لرزش های شدید در جهت شعاعی (عمود بر شافت) حس می شود. اگر دست خود را (با رعایت ایمنی) روی بدنه یاتاقان بگذارید یا از سنسورهای ارتعاش سنج استفاده کنید، دامنه نوسان بالایی را ثبت خواهید کرد.

لرزش هم فرکانس با دور موتور: ویژگی اصلی لرزش ناشی از نابالانسی این است که فرکانس آن دقیقا برابر با فرکانس چرخش روتور (1X RPM) است. تحلیلگران ارتعاش در فراز شیراز فن تهویه با استفاده از دستگاه های آنالایزر، این پیک فرکانسی را شناسایی کرده و نابالانسی را تایید می کنند.

2. سر و صدای بیش از حد (Excessive Noise)

صدای فن یا تجهیز دوار باید یکنواخت و ممتد باشد. زمانی که روتور از حالت بالانس خارج می شود، نیروهای نامتقارن باعث ایجاد ضربه های ریز اما متوالی به یاتاقان ها و فونداسیون می شوند. این ضربه ها صدایی شبیه به “هو هو” کردن تپنده یا صدای کوبش متناوب ایجاد می کنند.

افزایش ناگهانی سطح دسی بل صدای دستگاه، هشداری جدی برای نیاز به بالانس دینامیک است. نادیده گرفتن این صدا می تواند منجر به شکستن شافت یا خرد شدن یاتاقان شود.

3. داغ شدن بیش از حد یاتاقان ها (Overheating Bearings)

وقتی یک فن نابالانس است، نیروی گریز از مرکز زیادی را به بیرینگ ها (Bearing) تحمیل می کند. یاتاقان ها برای تحمل بار مشخصی طراحی شده اند. نیروی اضافه ناشی از نابالانسی باعث افزایش اصطکاک داخلی در یاتاقان شده و در نتیجه دمای آن به شدت بالا می رود.

اگر در بازرسی های دوره ای متوجه شدید که یاتاقان های فن های شما بیش از حد داغ می شوند یا نیاز به گریسکاری بسیار بیشتری نسبت به قبل دارند، حتما با متخصصین فراز شیراز فن تهویه تماس بگیرید تا وضعیت بالانس روتور بررسی شود.

4. خرابی زودرس قطعات و آب بندها

آیا پکینگ ها و مکانیکال سیل های پمپ یا فن شما مدام نشت می کنند؟ آیا تسمه ها زود پاره می شوند یا شل می شوند؟ ارتعاش ناشی از عدم بالانس ایستاتیک و دینامیک باعث می شود اجزای ثابت و متحرک نسبت به هم حرکت های ناخواسته داشته باشند. این لقی ها باعث خرابی سریع آب بندها و نشت روغن یا سیال می شود. تکرار این خرابی ها نشانه واضحی از وجود یک مشکل ریشه ای مانند نابالانسی است.

5. شل شدن پیچ های فونداسیون و اتصالات

لرزش مداوم مانند یک چکش نامرئی عمل می کند که دائما به بدنه و پایه های دستگاه ضربه می زند. یکی از علائم نیاز به بالانس، مشاهده شل شدن مکرر پیچ های نگهدارنده موتور و فن روی شاسی است. حتی در موارد شدید، ممکن است جوش های شاسی دچار ترک خوردگی شوند. اگر مدام مجبور به آچارکشی پایه ها هستید، قطعا روتور شما نیاز به بالانس دارد.

6. افزایش مصرف انرژی

شاید تعجب کنید، اما یک فن نابالانس برق بیشتری مصرف می کند. انرژی که باید صرف هوادهی یا پمپاژ سیال شود، صرف غلبه بر اصطکاک اضافی یاتاقان ها و لرزاندن کل سازه می شود. اگر قبض برق واحد صنعتی شما بدون دلیل موجهی افزایش یافته است، بررسی وضعیت بالانس دینامیک تجهیزات بزرگ می تواند راهگشا باشد. بهینه سازی مصرف انرژی یکی از اهداف اصلی خدمات فراز شیراز فن تهویه است.

تفاوت بالانس ایستاتیک و دینامیک چیست؟

بسیاری از مشتریان ما در فراز شیراز فن تهویه می پرسند که تفاوت این دو نوع بالانس در چیست و کدام یک برای تجهیزات آن ها لازم است؟ درک این تفاوت برای انتخاب روش صحیح تعمیرات ضروری است.

بالانس ایستاتیک (Static Balancing)

بالانس ایستاتیک که به آن بالانس تک صفحه ای نیز می گویند، ساده ترین نوع بالانس است. این حالت زمانی رخ می دهد که مرکز ثقل جسم دقیقا روی محور چرخش نباشد.

روش تشخیص: اگر روتور را روی دو لبه چاقویی یا غلتک های بدون اصطکاک قرار دهید و روتور خود به خود بچرخد و همواره با یک نقطه سنگین خاص در پایین بایستد، دارای نابالانسی ایستاتیک است.

کاربرد: این روش معمولا برای قطعات دیسکی شکل و باریک (که عرض آن ها نسبت به قطرشان کم است) مانند پروانه های باریک، دیسک های ترمز و چرخ لنگرها مناسب است. در بالانس ایستاتیک، اصلاح جرم فقط در یک صفحه انجام می شود.

بالانس دینامیک (Dynamic Balancing)

بالانس دینامیک پیچیده تر و کامل تر است. ممکن است یک روتور از نظر ایستاتیک بالانس باشد (یعنی روی لبه چاقویی نچرخد)، اما وقتی با سرعت بالا شروع به کار می کند، دچار لرزش شود. این اتفاق زمانی می افتد که دو نقطه سنگین در دو سمت مختلف و مخالف هم در طول روتور وجود داشته باشند. این حالت باعث ایجاد “لنگ زدن” یا گشتاور نیرو می شود.

روش تشخیص: این نوع نابالانسی فقط در حال چرخش دستگاه قابل تشخیص است و با دستگاه های آنالایزر ارتعاشات سنجیده می شود.

کاربرد: برای استوانه های طویل، روتور الکتروموتورها، و فن های سانتریفیوژ عریض (که عرضشان قابل توجه است)، حتما باید از بالانس دینامیک استفاده شود. در این روش، اصلاح جرم حداقل در دو صفحه متفاوت انجام می گیرد تا گشتاورهای مزاحم خنثی شوند.

متخصصین فراز شیراز فن تهویه با در نظر گرفتن نسبت قطر به طول روتور (D/L)، روش مناسب را انتخاب می کنند. برای اکثر فن های صنعتی، انجام بالانس دینامیک (دو صفحه ای) الزامی است تا عملکردی نرم و بدون لرزش تضمین شود.

چرا بالانس در محل (On-Site Balancing) اهمیت دارد؟

گاهی اوقات باز کردن روتور فن های بزرگ و انتقال آن ها به کارگاه برای بالانس کردن، بسیار دشوار، زمان بر و پرهزینه است. در این شرایط، خدمات بالانس دینامیک در محل که توسط فراز شیراز فن تهویه ارائه می شود، بهترین گزینه است.

در این روش، بدون نیاز به دمونتاژ کردن دستگاه، سنسورهای ارتعاش سنج روی یاتاقان ها نصب شده و با استفاده از دستگاه پرتابل، میزان و محل نابالانسی تشخیص داده می شود. سپس با اضافه کردن یا کم کردن وزنه روی پره های فن، دستگاه در دور عملیاتی خود بالانس می شود.

مزایای بالانس در محل توسط فراز شیراز فن تهویه:

صرفه جویی در زمان: عدم نیاز به باز و بسته کردن و حمل و نقل.

دقت بالا: بالانس در شرایط واقعی نصب و با دور واقعی انجام می شود.

کاهش هزینه: حذف هزینه های جرثقیل و حمل و نقل.

تست نهایی در لحظه: نتیجه کار بلافاصله قابل مشاهده و تایید است.

مراحل انجام خدمات بالانس در فراز شیراز فن تهویه

وقتی شما با مجموعه ما برای رفع مشکل لرزش تماس می گیرید، فرآیند کاری به صورت کاملا مهندسی شده پیش می رود:

بازرسی اولیه: کارشناسان ما ابتدا وضعیت فیزیکی فن، تمیزی پره ها، سلامت یاتاقان ها و شاسی را چک می کنند. گاهی لرزش ناشی از نابالانسی نیست، بلکه از شل بودن پایه ها یا هم راستا نبودن (Misalignment) کوپلینگ است.

اندازه گیری ارتعاشات: با استفاده از دستگاه های پیشرفته، میزان ارتعاشات فعلی در جهات مختلف ثبت می شود تا مشخص شود آیا مشکل اصلی نابالانسی است یا خیر.

انتخاب روش بالانس: بسته به نوع فن، تصمیم گرفته می شود که بالانس به صورت ایستاتیک انجام شود یا دینامیک.

عملیات بالانس: با روش آزمون و خطا (Trial Weight) و محاسبات برداری دقیق توسط دستگاه، محل و مقدار وزنه مورد نیاز تعیین می شود. سپس وزنه های اصلاحی به صورت جوشکاری یا پیچ و مهره (بسته به نوع فن) نصب می شوند.

تست نهایی و صدور گزارش: پس از اتمام کار، مجددا ارتعاشات اندازه گیری می شود تا اطمینان حاصل شود که لرزش به محدوده استاندارد (ISO 1940) رسیده است. در نهایت گزارشی کامل از وضعیت قبل و بعد از بالانس به کارفرما ارائه می گردد.

استاندارد های بالانس

در صنعت، میزان مجاز لرزش یا نابالانسی سلیقه ای نیست و بر اساس استانداردهای بین المللی تعیین می شود. مهم ترین استاندارد در این زمینه ISO 1940-1 است که کیفیت بالانس روتورها را در گرید های مختلف (مانند G2.5 یا G6.3) طبقه بندی می کند.

تیم فنی فراز شیراز فن تهویه تمامی عملیات خود را بر اساس گرید استاندارد مورد نیاز دستگاه شما انجام می دهد. برای فن های دقیق تهویه مطبوع معمولا گرید G2.5 و برای فن های صنعتی بزرگ گرید G6.3 مد نظر قرار می گیرد. رعایت این استانداردها تضمین می کند که دستگاه شما عمری طولانی و عملکردی بی صدا خواهد داشت.

عواقب نادیده گرفتن علائم نابالانسی

شاید در ابتدا لرزش های جزئی فن یا الکتروموتور کم اهمیت به نظر برسد، اما نادیده گرفتن علائم نیاز به بالانس دینامیک و ایستاتیک می تواند فاجعه بار باشد. تداوم کار با یک روتور نابالانس منجر به پدیده “خستگی فلزات” (Fatigue) می شود. شافت موتور ممکن است به طور ناگهانی ببرد، یا پره های فن بر اثر تنش های سیکلی ترک برداشته و جدا شوند. در سرعت های بالا، جدا شدن یک پره فن می تواند مانند شلیک یک گلوله عمل کرده و پوسته فن را تخریب کند و خطرات جانی جدی برای اپراتورها ایجاد نماید.

علاوه بر خطرات ایمنی، هزینه توقف خط تولید (Downtime) ناشی از خرابی ناگهانی، بسیار بیشتر از هزینه اندک سرویس دوره ای و بالانس است. بنابراین، توجه به لرزش و صدای غیرعادی، نوعی سرمایه گذاری برای حفظ سرمایه های اصلی کارخانه است.

چرا فراز شیراز فن تهویه؟

شرکت فراز شیراز فن تهویه با سال ها تجربه در زمینه طراحی، ساخت و تعمیرات سیستم های تهویه صنعتی و فن های سانتریفیوژ در منطقه جنوب کشور و شهر شیراز، به عنوان یک مرجع تخصصی شناخته می شود. تفاوت ما در دانش فنی به روز و استفاده از تجهیزات کالیبره شده است.

ما فقط یک شرکت خدماتی نیستیم؛ ما تولیدکننده فن هستیم و به همین دلیل، “آناتومی” و رفتار دینامیکی فن ها را بهتر از هر کسی می شناسیم. چه نیاز به بالانس ایستاتیک یک پروانه کوچک داشته باشید و چه نیاز به بالانس دینامیک یک توربوفن غول پیکر در محل کارخانه، ما راهکار دقیق و مهندسی شده ای برای شما داریم.

خدمات ما شامل:

عیب یابی و آنالیز ارتعاشات (Vibration Analysis).

بالانس دینامیک در محل (Field Balancing) بدون دمونتاژ.

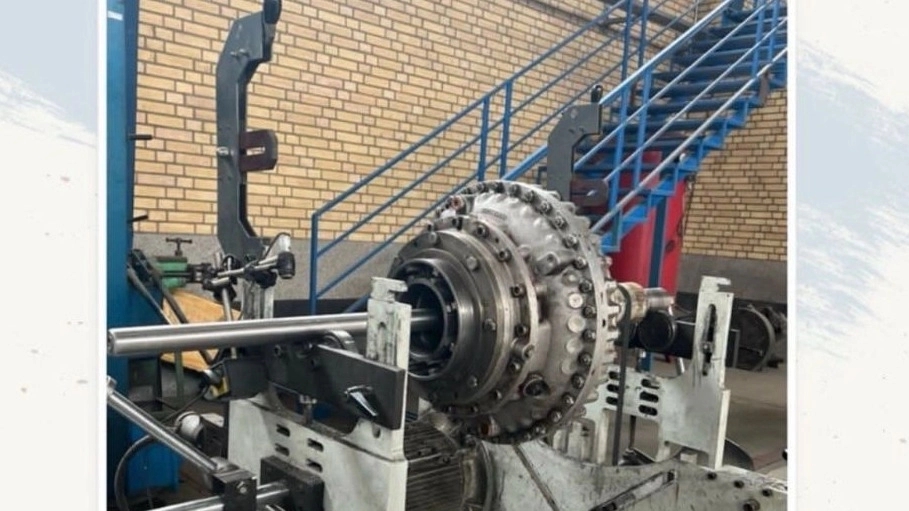

بالانس کارگاهی انواع روتور، ایمپلر، شافت و پولی.

الاینمنت (هم راستا سازی) لیزری کوپلینگ ها.

تعمیر و بازسازی انواع فن های سانتریفیوژ و آکسیال.

نتیجه گیری

علائم نیاز به بالانس دینامیک و ایستاتیک مانند لرزش، صدا، و داغ شدن یاتاقان ها، زبان بدن تجهیزات شما هستند که از وجود مشکل خبر می دهند. شنیدن این صداها و اقدام به موقع، کلید طول عمر ماشین آلات است. تشخیص صحیح بین نیاز به بالانس تک صفحه ای (ایستاتیک) و دو صفحه ای (دینامیک) نیازمند تخصص و ابزار دقیق است.

مجموعه فراز شیراز فن تهویه با تکیه بر دانش متخصصین خود، آمادگی دارد تا با ارائه خدمات بالانس دقیق، آرامش و راندمان را به خطوط تولید شما بازگرداند. فراموش نکنید که یک فن بالانس شده، نه تنها بی صدا کار می کند، بلکه انرژی کمتری مصرف کرده و سال های سال بدون خرابی در خدمت سیستم شما خواهد بود.

برای مشاوره رایگان و درخواست اعزام کارشناس جهت تست ارتعاش و بالانس در شیراز و حومه، همین حالا با کارشناسان فنی فراز شیراز فن تهویه تماس بگیرید. سلامت تجهیزات شما، تخصص ماست.
